设备概述

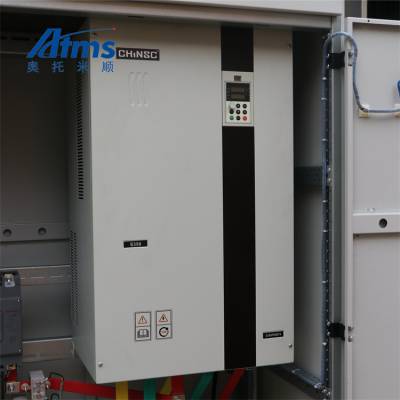

变频控制柜主要用于调节设备的工作频率，减少能源损耗，能够平稳启动设备，减少设备直接启动时产生的大电流对电机的损害。同时自带模拟量输入（速度控制或 反馈信号用），PID控制，泵切换控制（用于恒压），通信功能，宏功能（针对不同的场合有不同的参数设定），多段速等等。可***适用于工农业生产及各类建 筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。

变频控制柜产品具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及***的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。可***适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。

变频控制柜内在质量优良，外形美观***，安装操作方便，是各类水泵***的伴侣

产品特点

更加稳定，产品功能更***大，具有更加***和***行在以下几个方面有明显的改善∶

1）S200系列抗干状性能提高;2S200系列支持四种扩展卡，扩展功能更强;

3）支持隔离通信扩展卡，通信可靠性更高;

4）S200系列变频器提高了防雷性能，同时采用直流凤启、直接接触器提高了系统的可靠性;均具有直流母线供电功能，5两路继电器输出，两路模拟F输出。

技术优势稳定可露的控制方式

（1）VF控制∶多种曲线可选，直线V/F曲线、2.0次幕降转矩V/F曲S200系列命名规则线、自定义V/F***比系数（可实现手动节能控）、多点W曲线。可以用于一台变频器拖动多台电机的场合。适应于风机、水泵、雕刻机、注望机等应用场合。

（2）开环矢量控制∶稳速精度好，调速范围宽，调速比为劲4资e。1.200.0.5H时可输出180%的额定力矩，动态性能好。适用于机床、拉丝oornnVutem机、起重提升设备、轧机、升降机等对力矩要求高的应用场合。

（3）转矩控制∶转矩响应快，<20ms;转矩精度∶<5s，适用于卷绕应用场合。[wT

（4）双行显示，方便同时监控频率和电流可接收0~1电流信号，010v或024v27273737电压信号，该信号作为变频器频率的给定;隔离通信扩展卡，型号C-EXT5-485，可以实现多台变频器与上位机之间通信.压缩机、轧机、卷扬机、转炉、辊道、水泵、吊车、风机、翻斗车、拉丝机***。

产品用途

空调负、破碎机、大型窑炉煅烧炉、压缩机、轧机、卷扬机、转炉、辊道、水泵、吊车、风机、翻斗车、拉丝机、运送车、电梯高架游、览车、给料机、堆取料机、风机、搅拌机、纺丝机、特种电源、造纸机、洗熨设备、音乐喷泉、磨床等机械、卷烟机、减振和降、低噪音型、印染机、注塑机、污水处理等环保、玻璃、陶瓷、制药、饮料、食品、包装等生产线负载、潜油电泵、聚酯切片、单梁行车、炼金厂绞肉机、球磨机、起重（提升）机、电梯、起重（提升）机

产品使用说明变频节能

变频器节能主要表现在风机、水泵的应用上。风机、泵类负载采用变频调速后，节电率为20%～60%，这是因为风机、泵类负载的实际消耗功率基本与转速的三次方成比例。当用户需要的平均流量较小时，风机、泵类采用变频调速使其转速降低，节能效果非常明显。而传统的风机、泵类采用挡板和阀门进行流量调节，电动机转速基本不变，耗电功率变化不大。据统计，风机、泵类电动机用电量占全国用电量的31%，占工业用电量的50%。在此类负载上使用变频调速装置具有非常重要的意义。目前，应用较成功的有恒压供水、各类风机、中央空调和液压泵的变频调速。在自动化系统中应用由于变频器内置有32位或16位的微处理器，具有多种算术逻辑运算和智能控制功能，输出频率精度为0.1%~0.01%，且设置有完善的检测、保护环节，因此，在自动化系统中获得***应用。例如：化纤工业中的卷绕、拉伸、计量、导丝；玻璃工业中的平板玻璃退火炉、玻璃窑搅拌、拉边机、制瓶机；电弧炉自动加料、配料系统以及电梯的智能控制等。变提高工艺水平和产品质量方面的应用频器在数控机床控制、汽车生产线、造纸和电梯上的应用。 在提高工艺水平和产品质量方面的应用

变频器还可以***应用于传送、起重、挤压和机床等各种机械设备控制领域，它可以提高工艺水平和产品质量，减少设备的冲击和噪声，延长设备的使用寿命。采用变频调速控制后，使机械系统简化，操作和控制更加方便，有的甚至可以改变原有的工艺规范，从而提高了整个设备的功能。例如，纺织和许多行业用的定型机，机内温度是靠改变送入热风的多少来调节的。输送热风通常用的是循环风机，由于风机速度不变，送入热风的多少只有用风门来调节。如果风门调节失灵或调节不当就会造成定型机失控，从而影响成品质量。循环风机高速启动，传动带与轴承之间磨损非常厉害，使传动带变成了一种易耗品。在采用变频调速后，温度调节可以通过变频器自动调节风机的速度来实现，解决了产品质量问题。此外，变频器能够很方便地实现风机在低频低速下启动并减少了传动带与轴承之间的磨损，还可以延长设备的使用寿命，同时可以节能40%。 实现电机软启动电机硬启动不仅会对电网造成严重的冲击，而且会对电网容量要求过高，启动时产生的大电流和震动对挡板和阀门的损害极大，对设备、管路的使用寿命极为不利。而使用变频器后，变频器的软启动功能将使启动电流从零开始变化，值也不超过额定电流，减轻了对电网的冲击和对供电容量的要求，延长了设备和阀门的使用寿命，同时也节省设备的维护费用。
